ماشین سنگ زنی 5 محور: چگونه کار می کند، مزایای کلیدی و نکات خرید هوشمند

وقتی مشتری دسته‌ای از پره‌های توربین یا ابزارهای برش چند لوبی را به شما می‌دهد، مسیر معمولی این است که هر وجه را روی ماشین‌های جداگانه خشن کنید و به پایان برسانید، پس امیدواریم تمرکز هم‌مرکز همچنان پابرجا باشد. یک ماشین سنگ زنی 5 محوره این محاسبات را تغییر می دهد. این می تواند قطعه کار و چرخ را در امتداد پنج محور درون یابی قرار دهد، بنابراین یک راه اندازی منفرد پوشش بسیار گسترده تری از هندسه را پوشش می دهد. اما آیا این خرید بعدی مناسب برای هر مغازه است؟ پاسخ صادقانه این است: تنها زمانی نتیجه می دهد که کار واقعاً به حرکت چند محوره همزمان نیاز داشته باشد.

ماشین سنگ زنی 5 محوره واقعاً چه کاری انجام می دهد

یک ماشین سنگ زنی 5 محوره به سادگی یک آسیاب استوانه ای خارجی با دو دکمه اضافی نیست. محورهای X، Y و Z میز، سر چرخ یا قطعه کار را در سه جهت خطی حرکت می دهند. محورهای A و B قطعه کار یا دوک ابزار را می چرخانند و کج می کنند. آنها با هم به شما پنج درجه آزادی می دهند، بنابراین چرخ سنگ زنی می تواند تقریباً از هر زاویه ای بدون از دست دادن تماس با سطح، به یک نمایه پیچیده نزدیک شود.

در عمل، این بدان معنی است که می توانید یک سطح پیچیده تراشیده شده را در یک گیره آسیاب کنید. در یک ماشین سه محوره، باید قطعه را ایندکس کنید، دوباره راه اندازی کنید و خطاهای خروجی و تراز را بپذیرید. درون یابی پنج محوره به چرخ اجازه می دهد تا در حالی که قطعه در زیر آن می چرخد ​​و کج می شود، با مسیر سطح نظری درگیر بماند.

چگونه حرکت 5 محور دقت را ارائه می دهد

دقت در یک آسیاب 5 محوره فقط به داشتن موتور بیشتر نیست. سیستم کنترل باید پنج محور را به طور مداوم همگام کند. کنترل‌های مدرن CNC از مختصات دکارتی جدا شده و سینماتیک معکوس برای تبدیل مسیر ابزار به دستورات محور همزمان استفاده می‌کنند. اگر یک محور حتی 0.002 میلی متر عقب باشد، نمایه تمام شده می تواند سایه یا پچ پچ را نشان دهد.

سختی مکانیکی نیز به همان اندازه مهم است. یک ماشین سنگ زنی 5 محوره به یک پایه سفت و سخت، دقت بالای سرب روی بال اسکروها و جبران حرارتی روی دوک نیاز دارد. بدون آنها، محورهای اضافی فقط بودجه خطا را گسترده تر می کند. بهترین طرح های پنج محوره از ریل های خطی از پیش بارگذاری شده و میزهای چرخشی مستقیم برای به حداقل رساندن واکنش استفاده می کنند.

مزایای کلیدی سنگ زنی 5 محوره در عمل

سنگ زنی پنج محوره تنظیمات کمتر، زمان چرخه کوتاه تر، پرداخت سطحی بهتر و توانایی ایجاد هندسه زیر برش و پیچ خورده را به شما می دهد که آسیاب غوطه ور ساده نمی تواند به آن برسد. همچنین قوام قسمت به قطعه را بهبود می بخشد زیرا گیره یکسان برای تمام سطوح ماشینکاری شده استفاده می شود.

زمانی که یک ماشین 5 محوره مناسب نیست

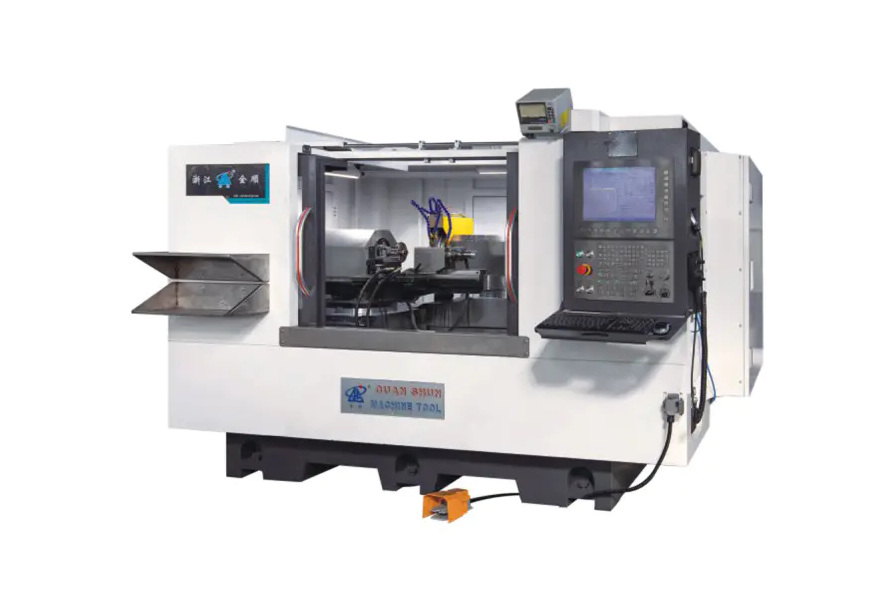

اگر قطعات شما عمدتاً میل‌های استوانه‌ای، آستین‌ها یا میل لنگ با خط مرکزی کاملاً مشخص هستند، ممکن است ماشین چند محوره بیش از حد کار کند. یک آسیاب استوانه ای CNC یا یک ماشین سنگ زنی ترکیبی می تواند گردی زیر میکرون و اندازه ثابت را با هزینه بسیار کمتر و تعمیر و نگهداری ساده تر ارائه دهد. برای مثال، Zhejiang Quanshun Machine Tool a آسیاب استوانه ای با مشخصات CNC با دقت بالا که پروفیل های خارجی پیچیده را با تنظیمات بسیار مرسوم تر مدیریت می کند. برخلاف هندسه پنج محوری، این ماشین‌ها حول محور چرخشی قطعه ساخته می‌شوند، بنابراین استحکامی را که اکثر مغازه‌ها از یک آسیاب استوانه‌ای انتظار دارند، حفظ می‌کنند.

اگر شفت های بلند یا قطرهای بزرگ را پردازش می کنید، طراحی دو چرخ یا چرخ عریض اغلب می تواند این کار را با توان عملیاتی بالاتر از یک مرکز پنج محور انجام دهد. راه حل های سنگ زنی سفارشی نیز برای قطعات کار غیراستاندارد بدون اینکه از شما بخواهند محورهای بیشتری از آنچه می توانید استفاده کنید بخرید در دسترس است.

قبل از خرید ماشین سنگ زنی 5 محوره چه چیزهایی را باید ارزیابی کرد

با نمونه کارها شروع کنید. اگر بتوان 80 درصد کار را در یک چاک دو فک ساده نگه داشت، سرمایه گذاری 5 محور ممکن است بیکار بماند. سپس نوار تلورانس را مشخص کنید. ماشینکاری پنج محوره برای تحمل پروفیل می درخشد 0.005 ± میلی متر ، اما اگر فقط به قطر خارجی 0.01 ± نیاز دارید، دستگاه ارزان‌تری می‌تواند به راحتی آن را نگه دارد.

برنامه نویسی یکی دیگر از هزینه های پنهان است. یک ماشین سنگ زنی 5 محوره معمولاً به یک پس پردازشگر CAM نیاز دارد که حرکات پنج محوری درون یابی شده را به همراه یک برنامه نویس آموزش دیده خروجی می دهد. به آن زمان توجه کنید، نه فقط قیمت برچسب.

در نهایت، به عمق خدمات ماشین‌ساز نگاه کنید. یک دستگاه 40 تنی با پنج محور چیزی نیست که بتوانید به یک تعمیرگاه محلی تاکسی کنید. در مورد زمان پاسخگویی، در دسترس بودن واحدهای محورهای یدکی، و اینکه آیا سازنده راه اندازی در محل را ارائه می دهد، بپرسید.

انتخاب تکنولوژی سنگ زنی مناسب برای فروشگاه شما

هیچ حکم جهانی وجود ندارد. انتخاب صحیح به ترکیب محصول شما، اهداف کیفی شما و توانایی تیم شما در برنامه ریزی مسیرهای ابزار چند محوری بستگی دارد. بسیاری از تولید کنندگان یک راه میانه پیدا می کنند: یک آسیاب استوانه ای CNC قابل اعتماد را برای عمده کارهای روزانه نگه دارید، و هنگامی که قطعات پیچیده ظاهر می شوند، یک مرکز آسیاب ترکیبی انعطاف پذیر اضافه کنید. این رویکرد هزینه هر قطعه را پایین نگه می دارد و در عین حال توانایی مدیریت هندسه عجیب و غریب را حفظ می کند.

برای یک چارچوب تصمیم عملی، به راهنمای ما در مورد مراجعه کنید نحوه انتخاب ماشین سنگ زنی .
