مته‌لی سیستمی کامپیوتری دقیق پروفایل میله‌ای

داده های اساسی داده های فنی

داده های اساسی

گام‌های کلی محصول

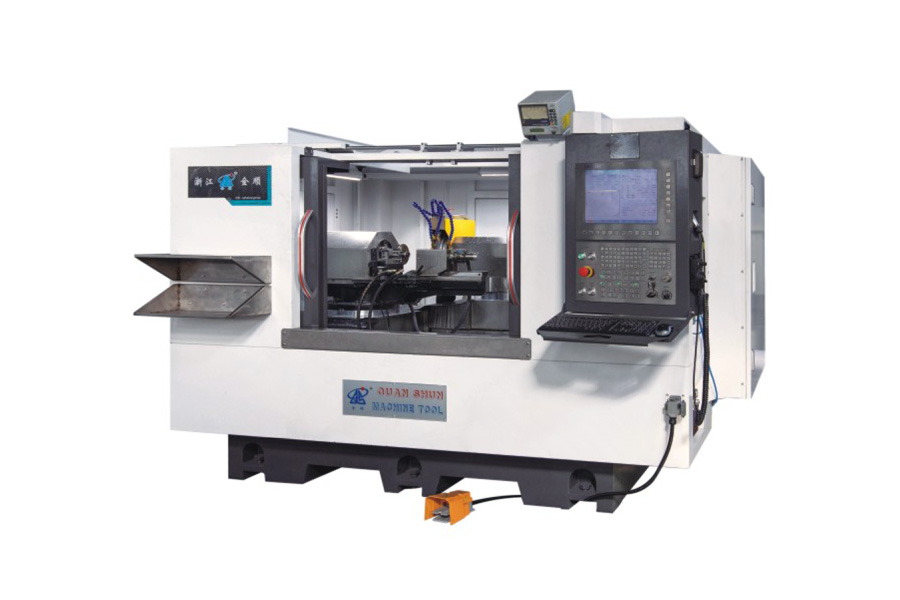

ماشین مته‌کاری سیلندری پروفایل CNC با دقت بالا (مدل MGK8320*300) از شرکت ماشین‌سازی چژیانگ کوانشون، برای مته‌کاری فوق‌دقت قطعات با قطر کوچک و پروفایل‌های پیچیده ساخته شده است. این ماشین با محرک‌های خطی در محور X و موتور مستقیم سرکارگاه، بازدارندگی انتقال مکانیکی را حذف کرده و به تغییر جلوی حداقلی و قراردادن دقیقه 0.001 میلی‌متر و قراردادن دقیقه 0.001 درجه در چرخش سرکارگاه دست می‌دهد. همچنین با ترکیبی از میل برقی با سرعت بالا با 4000 دور در دقیقه و سرعت خطی چرخ 80 متر بر ثانیه، این ماشین برای تولیدکنندگانی طراحی شده که قطعات کوچک و دقیق مانند شافت‌ها، کام‌ها و قطعات مته‌کاری شده با پروفایل‌های خاص را تولید می‌کنند و نیازمند دقت در شکل‌گیری و همچنین ثبات سطح هستند.

مزایای کلیدی برای خریداران صنعتی

محور X با محرک خطی — محور X (محور جلوی/سرکارگاه) به صورت مستقیم با محرک خطی با نیروی 2200 نیوتن کار می‌کند، بازدارندگی انتقال از سرپیچ‌های کره‌ای را حذف کرده و حرکت دقیق‌تر و سریع‌تر در پیروی از پروفایل را فراهم می‌کند.

سرکارگاه با موتور مستقیم — موتور سرکارگاه با فناوری موتور مستقیم (1500 نیوتن-متر) کار می‌کند و با تنظیم اختیاری موتور DD، می‌تواند چرخش کاملاً خودکار سرکارگاه را انجام دهد تا مته‌کاری هماهنگ پروفایل و کام انجام شود.

دقیقه قراردادن موقعیت زیر-میکرون — حداقل جلوی و قراردادن دقیقه محور X/Z به 0.001 میلی‌متر می‌رسد و دقیقه چرخش سرکارگاه به اندازه 0.001 درجه است، که این امکان را برای شکل‌گیری پیچیده و با دقت بالا در پروفایل‌ها فراهم می‌کند.

میل برقی با سرعت بالا — مدل استاندارد میل برقی با 4000 دور در دقیقه و سرعت خطی چرخ 80 متر بر ثانیه کار می‌کند، که با حفظ سطح خوب و تمیز قطعات با قطر کوچک، حذف مواد را به صورت کارآمد انجام می‌دهد.

دامنه دقت کوچک — این ماشین برای مته‌کاری خارجی با قطرهای از Φ5 تا Φ200 میلی‌متر و با فاصله مرکزی 250 میلی‌متر ساخته شده است، که مناسب قطعات کوچک و دقیق مانند شافت‌ها و قطعات پروفایل است و نه کارهای سنگین با حجم زیاد.

چرخش قابل تنظیم سرکارگاه — سرکارگاه می‌تواند تا 15 درجه چرخش کند (به صورت استاندارد دستی)، که این امکان را برای تنظیم انعطاف‌پذیر در مته‌کاری زاویه‌دار و پروفایل‌های غیرمستقیم فراهم می‌کند.

کاربردها

این ماشین برای کاربردهای مته‌کاری پروفایل و شکل‌گیری با دقت بالا و قطر کوچک طراحی شده است، از جمله:

کام‌ها و پروفایل‌های محور کام	شافت‌ها و پین‌های کوچک و دقیق
شاخه‌های شیر و قطعات دقیق سپول	بدن‌های ابزارهای برش کوچک و خام‌های آن
قطعات پروفایل غیردائره‌ای و با چندین شعاع

چرا شرکت ماشین‌سازی چژیانگ کوانشون را انتخاب کنید؟

شرکت ماشین‌سازی چژیانگ کوانشون، مدل MGK8320*300 را برای کاربردهایی طراحی کرده است که در آن مته‌کاری‌های سیلندری استاندارد در دقت شکل‌گیری ناکافی هستند. با ترکیب محورهای جلوی با محرک خطی، سرکارگاه با موتور مستقیم و میل برقی با سرعت بالا، این ماشین قراردادن موقعیت زیر-میکرون و سطح خوب و تمیز را برای قطعات کوچک و پیچیده شکل‌گیری فراهم می‌کند. ما با ارائه گزینه‌های تنظیمی شامل چرخش خودکار سرکارگاه با موتور DD، مشخصات چرخ و محدوده سرعت میل، به کاربران در تطبیق با کاربردهای خاص مته‌کاری پروفایل کمک می‌کنیم، همچنین مشاوره فنی، راهنمایی نصب و خدمات پس از فروش را نیز ارائه می‌دهیم.

سوالات متداول

چه چیزی این ماشین را به جای مته‌کاری سیلندری استاندارد، مته‌کاری «پروفایل» می‌کند؟

این ماشین با ترکیب محور X با محرک خطی، سرکارگاه با موتور مستقیم و قراردادن دقیقه 0.001 درجه در چرخش سرکارگاه، قادر است پیروی از پروفایل‌های پیچیده و غیردائره‌ای مانند کام‌ها و پروفایل‌های با چندین شعاع را انجام دهد — نه فقط سطوح سیلندری مستقیم.

این ماشین چه اندازه قطعات می‌تواند مته‌کاری کند؟

دامنه قطر مته‌کاری خارجی از Φ5 تا Φ200 میلی‌متر است، با فاصله مرکزی 250 میلی‌متر، که این ماشین مناسب قطعات کوچک و متوسط با دقت بالا است و نه شافت‌های سنگین با حجم زیاد.

محور X چه است و چرا مهم است؟

محور X با محرک خطی به صورت مستقیم بدون سرپیچ کره‌ای یا گیربکس کار می‌کند، بازدارندگی مکانیکی را حذف کرده است. این امر به محور X (با نیروی 2200 نیوتن) پاسخ سریع‌تر و دقت قراردادن موقعیت دقیق‌تر برای کارهای پروفایلی را فراهم می‌کند.

آیا سرکارگاه می‌تواند به صورت خودکار برای مته‌کاری کام یا پروفایل چرخش کند؟

در مدل استاندارد، سرکارگاه با چرخش دستی تا 15 درجه تنظیم می‌شود. با تنظیم خاص، می‌توان موتور DD (مستقیم) را اضافه کرد تا چرخش کاملاً خودکار و هماهنگ سرکارگاه انجام شود.

این ماشین با چه سرعت میل و چه سرعت چرخ کار می‌کند؟

در مدل استاندارد، میل برقی با 4000 دور در دقیقه و سرعت خطی چرخ تا 80 متر بر ثانیه کار می‌کند، با استفاده از چرخی با ابعاد Φ400x40x203.

آیا می‌توان مشخصات را سفارشی کرد؟

بله. شرکت ماشین‌سازی چژیانگ کوانشون امکان سفارشی‌کردن مشخصات میل، نوع چرخش سرکارگاه (دستی یا خودکار DD)، مشخصات چرخ و قدرت موتور را بر اساس نیازهای خاص مته‌کاری پروفایل ارائه می‌دهد.

شرح	واحد	MGK8320*300
قطر سنگ زنی خارجی	(میلی متر)	φ5 ~ φ200
حداکثر طول سنگ زنی	(میلی متر)	250 مرکز محور
max.stroke از محور x	(میلی متر)	370
max.stroke از محور z	(میلی متر)	270
رانش موتور خطی محور X (محور خوراک ، محور پیشانی قطعه کار)	(NM)	2200
قدرت موتور محور X (محور خوراک ، محور چرخ)	(KW)	1.5
قدرت موتور کار (درایو مستقیم)	(NM)	1500
دامنه سرعت موتور پیشانی	(RPM)	0-100
زاویه چرخش سر کار (پیکربندی استاندارد دستی است) نوع چرخشی	(deg)	15
Spindle Speed of Grinding Wheel (پیکربندی استاندارد اسپیندل برقی است)	(RPM)	4000 برق
اندازه چرخ	(میلی متر)	φ40040203
سرعت خطی چرخ سنگ زنی	(ام‌اس)	80
محور x/محور Z حداقل واحد خوراک	(میلی متر)	0.001
محور x/محور Z حداقل واحد تحلیلی	(میلی متر)	0.001
زاویه حداقل رکورد پیشانی (پیکربندی ویژه می تواند موتور DD را برای چرخش خودکار اضافه کند)	(°)	0.001
ظرفیت کل موتور	(KW)	18

شرکت دستگاه سازنده Zhejiang Quanshun ، Ltd.

شرکت دستگاه سازنده Zhejiang Quanshun ، Ltd. تولید کننده حرفه ای ماشین های سنگ زنی دقیق است. این منطقه در ژوجی، استان ژجیانگ، منطقه اصلی توسعه اقتصادی دلتای رودخانه یانگ تسه واقع شده است. 65 کیلومتر از هانگژو، 180 کیلومتر از شانگهای، 60 کیلومتر از فرودگاه بین المللی هانگژو، و 60 کیلومتر دورتر از بزرگراه هایی مانند Hangjinqu، Zhuyong و Shaozhu، با حمل و نقل مناسب و موقعیت جغرافیایی منحصر به فرد فاصله دارد.

مساحت این شرکت 35000 متر مربع و مساحت ساختمان 32000 متر مربع می باشد. شرکت دستگاه سازنده Zhejiang Quanshun ، Ltd. دارای پایه تولید ماشین ابزار و پایه تولید قطعات هیدرولیک است. محصولات اصلی عبارتند از مشخصات مختلف ماشین‌های سنگ‌زنی استوانه‌ای معمولی (CNC)، ماشین‌های سنگ‌زنی استوانه‌ای سطح انتهایی CNC، ماشین‌های سنگ‌زنی استوانه‌ای CNC بارگیری و تخلیه خودکار، ماشین‌های سنگ‌زنی کامپوزیت، ماشین‌های سنگ‌زنی استوانه‌ای با دقت بالا (CNC) و ما می‌توانیم ماشین‌های سنگ‌زنی مختلف را با توجه به نیازهای مختلف طراحی کنیم و ماشین‌های سنگ‌زنی مختلف را توسعه دهیم. کاربران و ارائه فناوری، نرم افزار، خدمات آموزشی و راه حل های اتوماسیون مربوطه. شرکت ما دارای قابلیت های کامل تحقیق و توسعه محصول است، سیستم کیفیت IS09001-2015 و گواهینامه های ایمنی CE را گذرانده و به عنوان "شرکت ملی با فناوری پیشرفته" نامگذاری شده است. در سال 2021، به عنوان یک شرکت تخصصی و جدید کوچک و متوسط در استان ژجیانگ رتبه بندی شد. ما همچنین دارای صلاحیت های خود صادراتی هستیم. شرکت ما به مفهوم "اول کیفیت، اول شهرت، اول خدمات" پایبند است، به طوری که محصولات ما شهرت خوبی در بازار داشته باشند. در حال حاضر محصولات ما به بیش از 20 کشور مانند ایالات متحده، آلمان، ژاپن و آسیای جنوب شرقی صادر شده است.
