استفاده از دستگاه سنگ زنی استوانه ای چیست؟

در تولید صنعتی مدرن ، استانداردهای بالای دقت و کیفیت سطح ، سنگ زنی را به یک گام مهم در فرآیند تولید تبدیل می کند. این یک ابزار تخصصی است که در درجه اول برای سنگ زنی با دقت بالا از سطوح قطعه کار ، از جمله سطوح استوانه ای خارجی ، سطوح مخروطی ، چهره های انتهایی ، سطوح پله ای و شانه های شافت استفاده می شود.

مقدار اصلی از دستگاه سنگ زنی استوانه ای در توانایی آنها در دستیابی به دقت ابعادی بسیار بالا (به طور معمول به میکرومتر) و سطح فوق العاده سطح (حتی مانند آینه) نهفته است. در درجه اول در مناطق زیر استفاده می شود:

ماشینکاری دقیق شافت

خواه میل لنگ و میل لنگ در موتورها باشد یا دوک نخ ریسی ، شفت های چرخان و شفت های انتقال در تجهیزات مختلف مکانیکی دستگاه سنگ زنی استوانه ای برای اطمینان از صحت هندسی و تعادل پویا برای اتمام لازم است.

اتمام استوانه ای خارجی آستین و حلقه

برای قطعات حلقوی مانند تحمل حلقه های داخلی و بیرونی ، آستین ها و بوش هایی که با شفت ها جفت می شوند ، دستگاه سنگ زنی استوانه ای اطمینان حاصل می کند که قطر بیرونی آنها تحمل های سختگیرانه را برآورده می کند ، از مونتاژ تنگ و حرکت دقیق اطمینان می یابد.

ساخت قالب و ابزار

در صنعت قالب و ابزار ، دستگاه سنگ زنی استوانه ای برای تغییر شکل و خرد کردن سطوح خارجی قطعاتی مانند مشت ، ماندار و سنج استفاده می شود و از سختی زیاد و دقت قابل اعتماد اطمینان می یابد.

تعمیر و نگهداری

از دستگاه سنگ زنی استوانه ای می توان برای ترمیم سطح استوانه ای خارجی قطعات مکانیکی فرسوده ، بازگرداندن ابعاد و عملکرد اصلی آنها استفاده کرد و از این طریق عمر تجهیزات را گسترش داده و هزینه های نگهداری را کاهش می دهد.

اصل عملیاتی و طبقه بندی دستگاه سنگ زنی استوانه ای

دستگاه سنگ زنی استوانه ای چرخش سرعت بالا چرخ سنگ زنی را با چرخش کم سرعت و حرکت خوراک قطعه کار برای دستیابی به ریزه کاری مواد قطعه کار ترکیب می کند. دستگاه سنگ زنی استوانه ای متداول را می توان بر اساس روش پشتیبانی قطعه کار به دو دسته تقسیم کرد:

دستگاه سنگ زنی استوانه ای محور

قطعه کار توسط ابزار Centring پشتیبانی می شود و برای ماشینکاری شفت های باریک با سوراخ های مرکز مناسب است. این متداول ترین نوع دستگاه سنگ زنی است.

دستگاه سنگ زنی استوانه ای بدون مرکز

قطعه کار توسط یک چرخ راهنما ، یک صفحه پشتیبانی و چرخ سنگ زنی پشتیبانی و هدایت می شود و نیاز به یک سوراخ مرکزی را از بین می برد. آنها به ویژه برای ماشینکاری با حجم بالا ، مداوم شفت های کوتاه یا قطعات حلقوی بدون سوراخ مرکزی ، مانند غلتک های سوزن و پین های پیستون مناسب هستند.

روند توسعه دستگاه های سنگ زنی استوانه ای خارجی تحت تولید هوشمند

با پیشرفت صنعت 4.0 و تولید هوشمند ، دستگاه های سنگ زنی استوانه ای مدرن مدرن دیگر دستگاه های مکانیکی ساده نیستند. آنها در حال پیشرفت به سمت اتوماسیون بالا ، راندمان بالا و عملکردهای پیچیده هستند:

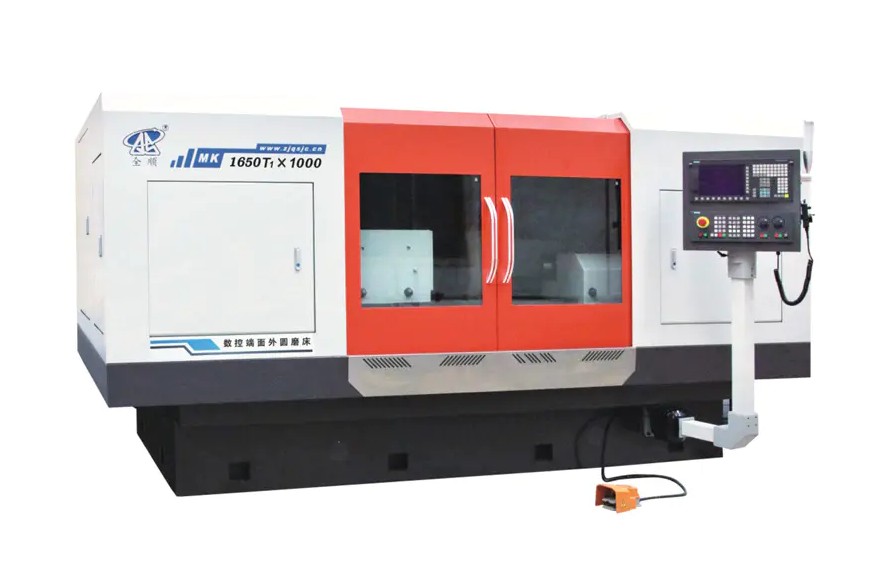

سنگ زنی CNC

از طریق کنترل برنامه ، دستگاه های سنگ زنی استوانه ای خارجی CNC ، سنگ زنی کاملاً خودکار منحنی های پیچیده و مراحل مختلف را فعال می کنند ، تا انعطاف پذیری پردازش و راندمان تولید را تا حد زیادی بهبود بخشند.

خوراک با دقت بالا

با استفاده از فن آوری هایی مانند موتورهای خطی و پیچ های سرب با دقت بالا ، آنها به دقت خوراک زیر میکرون می رسند.

اندازه گیری و جبران خسارت آنلاین

سیستم های اندازه گیری یکپارچه ابعاد قطعه کار را در زمان واقعی کنترل می کنند و به طور خودکار پارامترهای سنگ زنی را تنظیم می کنند تا از کیفیت نهایی محصول نهایی اطمینان حاصل شود.

از دستگاه های سنگ زنی استوانه ای خارجی برای تهیه کارآمد و با دقت بالا سطوح خارجی شفت های مختلف ، آستین ، حلقه ها و ابزارهای دقیق استفاده می شود. آنها نه تنها پایه و اساس دستیابی به عملکرد بالا در قطعات مکانیکی بلکه یک قطعه اصلی تجهیزات برای اطمینان از قابلیت اطمینان محصول و دوام هستند. برای صنایع تولیدی مدرن که در تلاش برای کیفیت و کارآیی بالا هستند ، بدون شک دستگاه های سنگ زنی استوانه ای خارجی ابزاری اساسی برای دستیابی به اهداف ماشینکاری دقیق هستند. $ $
