پاسخ مستقیم: سنگ زنی استوانه ای دقت ابعادی استثنایی (تلرانس به اندازه 0.001 ± میلی متر)، پرداخت سطح عالی (Ra 0.1-0.4 um)، نرخ حذف مواد بالا و تکرارپذیری ثابت در طول دوره های تولید با حجم بالا را ارائه می دهد. این استاندارد صنعتی برای تکمیل شفت ها، بلبرینگ ها، رول ها و اجزای استوانه ای دقیق مورد استفاده در صنایع هوافضا، خودرو و هیدرولیک است.
سنگ زنی استوانه ای چیست؟
سنگ زنی استوانه ای یک فرآیند ماشینکاری است که از یک چرخ ساینده برای حذف مواد از سطح بیرونی یا داخلی یک قطعه کار استوانه ای استفاده می کند و سطحی بسیار دقیق و صاف را ایجاد می کند. قطعه کار بر روی محور خود می چرخد در حالی که چرخ سنگ زنی مواد را با افزایش های کنترل شده حذف می کند. این فرآیند به طور گسترده برای اجزایی مانند شفت، دوک ها، میله ها، پین ها و ژورنال های بلبرینگ اعمال می شود.
مدرن ماشین سنگ زنی استوانه ای CNC فناوری کنترل عددی کامپیوتری را به این فرآیند اضافه می‌کند و چرخه‌های کاملاً خودکار، هماهنگی چند محوری و استراتژی‌های آسیاب قابل برنامه‌ریزی را امکان‌پذیر می‌سازد که به طور چشمگیری آنچه را که زمانی با ماشین‌های دستی یا هیدرولیک معمولی امکان‌پذیر بود، گسترش می‌دهد.
سنگ زنی OD
سطح استوانه ای خارجی یک قطعه کار را بین مراکز یا چوک شده آسیاب می کند.
سنگ زنی شناسه
حفره یا سوراخ داخلی را برای الزامات تناسب با تحمل محکم می سایید.
سنگ زنی بدون مرکز
بدون نیاز به وسایل؛ قطعات توسط یک تیغه استراحت کار و چرخ تنظیم پشتیبانی می شوند.
سنگ زنی مخروطی
سطوح مخروطی شکل را با جابجایی قطعه کار یا چرخاندن سر چرخ تولید می کند.
مزایای اصلی سنگ زنی استوانه ای
مزایای زیر توضیح می دهد که چرا سنگ زنی استوانه ای روش تکمیلی مطلوب برای اجزای چرخشی دقیق در بخش های صنایع سنگین، هوافضا و مهندسی دقیق باقی می ماند.
01
دقت ابعادی فوق العاده
آسیاب استوانه‌ای می‌تواند به تلورانس‌هایی به 0.001± میلی‌متر (1 میکرون) دست یابد، که بسیار فراتر از آن چیزی است که تراشکاری یا فرز می‌تواند قابل اطمینان باشد. این امر آن را برای قطعاتی که تناسب، فاصله و تداخل باید دقیقاً کنترل شوند ضروری می کند. (منبع: کتابچه ماشین آلات، چاپ سی ام، چاپ صنعتی)
02
کیفیت عالی سطح کار
سنگ زنی مقادیر زبری سطح را در محدوده Ra 0.1 تا 0.8 um ایجاد می کند، در مقایسه با Ra 1.6 تا 6.3 um معمولی تراشکاری پایانی. این امر باعث کاهش اصطکاک، سایش و خرابی خستگی در مجموعه های چرخشی مانند صندلی های بلبرینگ و سطوح ژورنال می شود. (منبع: ASM Handbook, Vol. 16, Machining)
03
توانایی ماشینکاری مواد سخت
پس از عملیات حرارتی، فلزات برای چرخاندن یا آسیاب کردن موثر بسیار سخت می شوند. سنگ زنی استوانه ای فولادهای سخت شده (تا 70 HRC)، کاربید، سرامیک و فولادهای ابزار سخت شده را به آسانی کنترل می کند، و آن را به تنها روش تکمیل مناسب برای بسیاری از اجزای درجه هوا فضا تبدیل می کند.
04
تکرارپذیری و ثبات بالا
ماشین های سنگ زنی کنترل شده با CNC همان چرخه را با ثبات زیر میکرون در هزاران قطعه تکرار می کنند. این در تولید خودرو و هوافضا بسیار مهم است، جایی که تغییرات دسته به دسته باید حذف شود. مقادیر Cp/Cpk بالاتر از 1.67 به طور معمول در آسیاب های استوانه ای CNC قابل دستیابی هستند. (منبع: مهندسی کیفیت، مارسل دکر)
05
تطبیق پذیری در سراسر هندسه بخش
مدرن CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
حداقل اعوجاج حرارتی
با استفاده مناسب از مایع خنک کننده و عمق برش کنترل شده، آسیاب استوانه ای گرمای کمتری به ازای هر واحد ماده حذف شده در مقایسه با آسیاب تهاجمی ایجاد می کند. این یکپارچگی متالورژیکی اجزای سخت شده را حفظ می کند و از اثرات نرم شدن سطح یا تلطیف مجدد جلوگیری می کند.
07
نرخ حذف مواد بالا (با چرخ‌های CBN/Diamond)
سنگ زنی استوانه ای با سرعت بالا با CBN (نیترید بور مکعبی) یا چرخ های فوق ساینده الماسی می تواند مواد را با سرعت بیش از 100 میلی متر مکعب بر ثانیه حذف کند و در عین حال کیفیت پرداخت در سطح سنگ زنی را حفظ کند. (منبع: Grinding Technology, Stephen Malkin, Industrial Press)
08
اتوماسیون و تولید چراغ خاموش
آسیاب‌های استوانه‌ای CNC با لودرهای رباتیک، اندازه‌گیری در فرآیند و سیستم‌های کنترل تطبیقی یکپارچه می‌شوند. این کار عملیات "چراغ خاموش" بدون سرنشین را قادر می سازد، به طور چشمگیری هزینه نیروی کار هر قطعه را کاهش می دهد و چرخه های تولید مداوم 24/7 را امکان پذیر می کند.
سنگ زنی استوانه ای در مقابل سایر روش های تکمیل
جدول زیر سنگ زنی استوانه ای را با سایر فرآیندهای تکمیل متداول در مهم ترین پارامترهای تولید مقایسه می کند. (منبع: مهندسی و فناوری ساخت، کالپاکجیان، پیرسون)
| پارامتر | سنگ زنی استوانه ای | چرخش را تمام کنید | هونگ کردن | لپ زدن |
|---|---|---|---|---|
| تحمل (میلی متر) | /-0.001 | /-0.01 | /-0.005 | /-0.0005 |
| پایان سطح (Ra um) | 0.1 - 0.8 | 1.6 - 6.3 | 0.1 - 0.4 | 0.025 - 0.1 |
| قابلیت مواد سخت | عالی (تا 70 HRC) | محدود (زیر 45 HRC) | خوب | خوب |
| نرخ حذف مواد | بالا (با CBN) | بسیار بالا | کم | خیلی کم |
| پتانسیل اتوماسیون | بسیار بالا (CNC Robotic) | بالا | متوسط | کم |
| برنامه های کاربردی معمولی | شفت، بلبرینگ، رول | عطف عمومی | سوراخ های موتور | اپتیکال، قطعات گیج |
کاربردهای کلیدی صنعت
سنگ زنی استوانه ای در صنایع پر تقاضا به کار گرفته می شود که در آن دقت ابعادی به طور مستقیم بر ایمنی، کارایی و عمر محصول تأثیر می گذارد.
خودرو
میل لنگ، میل بادامک، شفت انتقال، محورهای محرک و سطوح درام ترمز برای برآورده کردن تحمل مونتاژ نیاز به سنگ زنی دارند.
هوافضا
شفت‌های توربین، اجزای ارابه فرود و میله‌های محرک نیاز به تلرانس‌های بسیار محکم و یکپارچگی سطح عالی دارند.
هیدرولیک
میله های سیلندر هیدرولیک و شفت پمپ برای آب بندی موثر و عمر طولانی نیاز به سطح با کیفیت بالا و گرد بودن دارند.
ابزار و مرگ
پین‌ها، پانچ‌ها و گیج‌های قالب دقیق پس از سخت شدن برای حفظ هندسه و سختی به اندازه نهایی آسیاب می‌شوند.
بلبرینگ
یاتاقان‌های داخلی و خارجی دارای تحمل‌های سطح میکرون هستند تا از چرخش صاف و حداقل لرزش تحت بار اطمینان حاصل شود.
انرژی / نیرو ژنرال
ژورنال های روتور ژنراتور، شفت های خرد توربین، و محورهای پروانه پمپ برای دقت و قابلیت اطمینان به سنگ زنی استوانه ای متکی هستند.

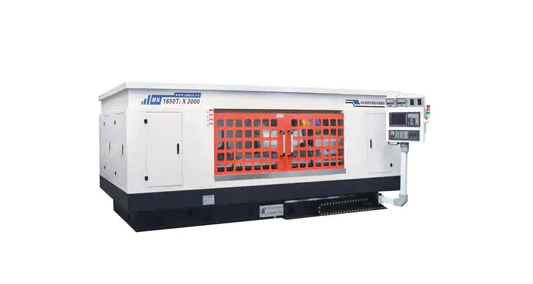

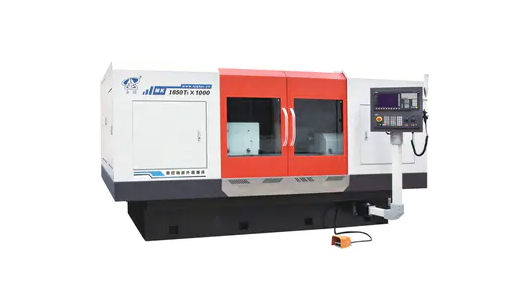

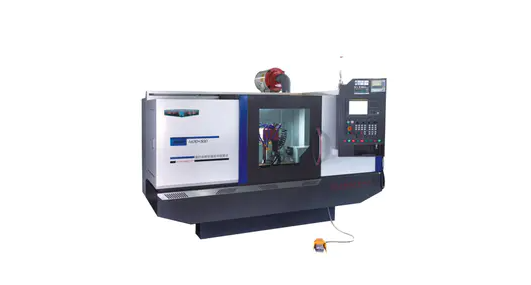

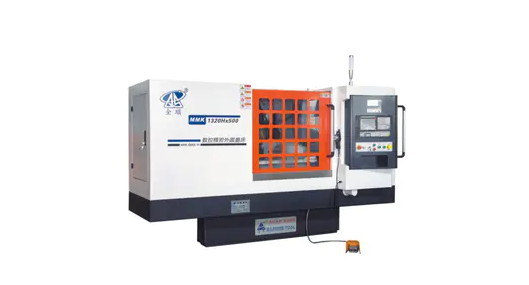

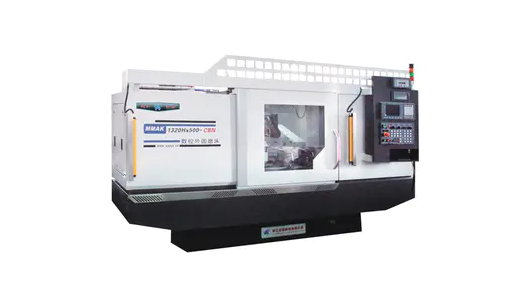

سری ماشین های سنگ زنی استوانه ای CNC ما
ما طیف کاملی از ماشین سنگ زنی استوانه ای CNC مدل های مهندسی شده برای تقاضاهای مختلف تولید، اندازه قطعه کار و سطوح دقیق. هر دستگاه کنترل پیشرفته CNC، ساختارهای چدنی مقاوم و سیستم‌های دوک با دقت بالا را برای ارائه عملکرد سنگ‌زنی ثابت یکپارچه می‌کند.
عوامل فنی که مزایای سنگ زنی را به حداکثر می رساند
برای درک کامل مزایای سنگ زنی استوانه ای، چندین پارامتر فرآیند باید به درستی پیکربندی شوند:
| عامل | توصیه | تاثیر بر خروجی |
|---|---|---|
| مشخصات چرخ | CBN برای فولاد سخت شده؛ اکسید آلومینیوم برای فولاد عمومی | MRR، عمر چرخ و بار حرارتی را تعیین می کند |
| سرعت چرخ | 45 - 120 متر بر ثانیه (سنگ زنی با سرعت بالا) | بالاer speed improves finish; reduces chip thickness |
| سرعت قطعه کار | 15 - 30 متر در دقیقه (سوز کردن OD) | بر روی سطح و ورودی حرارتی تأثیر می گذارد |
| عمق برش | خشن: 0.01-0.05 میلی متر؛ پایان: 0.002-0.005 میلی متر | دقت ابعاد و زبری سطح را کنترل می کند |
| جریان خنک کننده | بالا-pressure, high-volume flood or through-wheel delivery | جلوگیری از آسیب حرارتی؛ swarf را از چرخ خارج می کند |
| فاصله لباس پوشیدن | پانسمان مداوم (CD) یا در حال فرآیند برای قطعات مهم | وضوح چرخ را حفظ می کند؛ هندسه برش ثابت را تضمین می کند |
| سنجش در فرآیند | اندازه گیری قطر فعال در طول چرخه سنگ زنی | بیش از حد را از بین می برد. به طور خودکار رشد حرارتی را جبران می کند |
سوالات متداول
چه موادی را می توان به صورت استوانه ای آسیاب کرد؟
سنگ زنی استوانه ای تقریباً تمام مواد فلزی از جمله فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ، چدن، فولاد ابزار سخت شده، کاربید سیمانی، تیتانیوم و حتی برخی از سرامیک ها را کنترل می کند. عامل اصلی انتخاب نوع چرخ ساینده است که با مواد قطعه کار مطابقت دارد.
چگونه آسیاب استوانه ای CNC بهره وری را بهبود می بخشد؟
کنترل CNC کل چرخه سنگ زنی از جمله عبور خشن، پاس نیمه تمام، پاس پایان، جرقه زدن و جمع شدن را خودکار می کند. همراه با بارگذاری رباتیک و اندازه گیری در حین فرآیند، زمان غیرمولد به طور چشمگیری کاهش می یابد. مطالعات نشان می دهد که سنگ زنی CNC در مقایسه با عملیات آسیاب دستی، زمان چرخه را 30 تا 60 درصد کاهش می دهد. (منبع: مجله مهندسی ساخت SME)
سطح معمولی که با سنگ زنی استوانه ای قابل دستیابی است چیست؟
سنگ زنی استاندارد استوانه ای به Ra 0.4 تا 0.8 um می رسد. با چرخ‌های CBN فوق ساینده، دوک‌های پرسرعت و شرایط بهینه فرآیند، مقادیر Ra 0.1 um یا کمتر قابل دستیابی هستند - معادل چرخش سخت به‌علاوه تکمیل فوق‌العاده در یک عملیات واحد.
آیا سنگ زنی استوانه ای برای تولید دسته ای کوچک مناسب است؟
بله. آسیاب‌های استوانه‌ای CNC مدرن از تغییر سریع با پانسمان چرخ قابل برنامه‌ریزی، برنامه‌های قطعات ذخیره‌شده و تغییرات سریع محل کار پشتیبانی می‌کنند. زمان راه‌اندازی برای بسیاری از خانواده‌های عضو به کمتر از 20 دقیقه کاهش یافته است و تولید دسته‌ای کوچک و حتی تک‌تکه‌ای را از نظر اقتصادی مقرون‌به‌صرفه ساخته است.
تفاوت بین سنگ زنی استوانه ای پلانژ و تراورس چیست؟
در سنگ زنی غوطه ور (در خوراک)، چرخ به صورت شعاعی به قطعه کار وارد می شود تا یک منطقه خاص را آسیاب کند - ایده آل برای بخش های کوتاه، پله ای یا پروفیلی. در سنگ زنی تراورس، چرخ در هنگام تماس به صورت محوری در امتداد قطعه کار حرکت می کند - مناسب برای شفت های بلند و قطرهای پیوسته. بسیاری از ماشین های CNC هر دو روش را در یک برنامه واحد ترکیب می کنند.
نتیجه گیری
سنگ زنی استوانه ای موقعیت منحصر به فردی را در تولید دقیق اشغال می کند: این تنها فرآیندی است که به طور همزمان دقت ابعادی در سطح میکرون، پرداخت سطح عالی و توانایی ماشینکاری مواد کاملاً سخت شده با نرخ تولید را ارائه می دهد. هنگامی که از فناوری مدرن CNC استفاده می شود، به سنگ بنای انعطاف پذیر، خودکار و بسیار تکرارپذیر هر عملیات ماشینکاری دقیق تبدیل می شود.
خواه میل لنگ خودرو را با حجم بالا تکمیل می‌کنید، میل‌لنگ‌های هوافضا را با تلورانس‌های بسیار محکم ماشینکاری می‌کنید، یا میله‌های سیلندر هیدرولیک برای کاربردهای آب‌بندی سخت تولید می‌کنید، ماشین سنگ زنی استوانه ای CNC ترکیبی از قابلیت فرآیند، پتانسیل اتوماسیون و قابلیت اطمینان طولانی مدت را فراهم می کند که هیچ فرآیند تکمیلی دیگری نمی تواند با آن مطابقت کند.
